Descrição

PRODUTO A PRONTA ENTREGA!

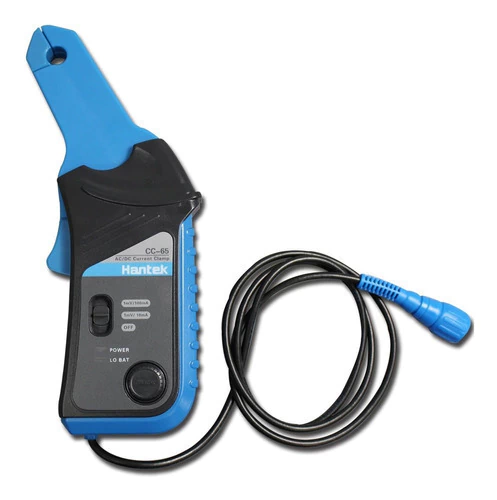

*PINÇA AMPERIMÉTRICA GARRA DE CORRENTE
*MARCA: HANTEK


*É um transdutor que permite medir sinais de corrente elétrica e permitir que o seu osciloscópio possa medir as formas de onda de corrente elétrica. Ao medir a corrente CA / CC com a garra de corrente, um multímetro ou osciloscópio pode medir diretamente a corrente até 65A, com uma frequência de até 20KHz. Nesse método, não há necessidade de interromper um circuito ou danificar o isolamento para medir a corrente.

*CARACTERÍSTICAS:
Faixa de frequência CA / CC: até 20KHz.
Faixa de medição efetiva: 20mA a 65A DC.
Permite que o osciloscópio avalie as formas de onda de corrente.
Seu transdutor de corrente é composto por permalloy e elemento hall, que transformam linearmente a corrente CA ou CC em tensão de corrente CA ou CC.
Se conectar a um osciloscópio pelo conector do tipo BNC, você poderá observar as formas de onda de corrente elétrica.

*APLICAÇÕES:
- Medição do circuito de potência e análise de mau funcionamento;

- Medição da frequência de acionamento do motor(ou outros eletrônicos);
- Medição de equipamentos eletrônicos de potência;
- Verificação funcionamento de bombas eletrônicas de combustível;
- Entre outras.

*ESPECIFICAÇÕES:
*Faixa DCA
- 1mV / 10mA ± (1,5% ± 5mA) 10mA ~ 20A
- 1mV / 100mA ± (2% ± 20mA) 100mA ~ 40A;
± (4% ± 0,3A) 40A ~ 65A

*Faixa ACA
- 1mV / 10mA ± (2% ± 30mA) 100mA ~ 10A (40Hz ~ 2KHz);
± (4% ± 30mA) 100mA ~ 10A (2KHz ~ 10KHz);
± (6% ± 30mA) 100mA ~ 10A (10KHz ~ 20KHz);
± (8% ± 30mA) 10A ~ 15A (40Hz ~ 20KHz)

- 1mV / 100mA ± (2% ± 30mA) 200mA ~ 40A (40Hz ~ 1KHz);
± (4% ± 30mA) 200mA ~ 40A (1KHz ~ 2KHz);
± (6% ± 30mA) 200mA ~ 40A (2KHz ~ 5KHz);
± (8% ± 0,3A) 40A ~ 65A (40Hz ~ 20KHz)

Tamanho máximo do condutor: 9mm
Indicador de bateria fraca: Iluminação LED vermelha
Temperatura de operação: 0°C a 50°C, 70% Umidade
Temperatura de armazenamento: -20 ° C a + 70 ° C, 80% RH
Tipo de Bateria: 9V 6F22 Bateria (NÃO Incluída)
Plugue de saída: BNC
Dimensões 195 * 70 * 33mm / 7.67 * 2.75 * 1.3in
Peso 184g / 6.5oz
Tamanho do pacote 21.5 * 11 * 5cm / 8.46 * 4.33 * 1.97in
Peso do Pacote 251g / 8,85oz

*ITENS INCLUSO:
-01 X Garra de Corrente Hantek CC-65;
-01 X Manual do usuário.


PRODUTO A PRONTA ENTREGA!
